速看：防烟排烟规范数字总结20条

一、0.50h/1.00h

1、机械加压送风管道的设置和耐火极限应符合下列规定：

1)竖向设置的送风管道应独立设置在管道井内，当确有困难时，未设置在管道井内或与其他管道合用管道井的送风管道，其耐火极限不应低于1.00h ；


2)水平设置的送风管道，当设置在吊顶内时，其耐火极限不应低于0.50h；当未设置在吊顶内时，其耐火极限不应低于1.00h。


3)竖向设置的排烟管道应设置在独立的管道井内，排烟管道的耐火极限不应低于0.50h。

4)水平设置的排烟管道应设置在吊顶内其耐火极限不应低于0.50h；当确有困难时可直接设置在室内，但管道的耐火极限不应小于1.00h。

5)设置在走道部位吊顶内的排烟管道以及穿越防火分区的排烟管道，其管道的耐火极限不应小于1.00h，但设备用房和汽车库的排烟管道耐火极限可不低于0.50h。

二、1.50h

补风管道耐火极限不应低于0.5h。对补风管道跨越防火分区的，参照防火分区对楼板的要求，规定管道的耐火极限不应小于1.50h。

三、1.5m/s

封闭式吊顶上设置的烟气流入口的顶部烟气速度不宜大于1.5m/s。

四、2m

设置在防火墙两侧的自然排烟窗(口)的最近边缘的水平距离不应小于2.0m。

五、3m

1、当自然排烟口设置在外墙上时，自然排烟窗（口）应在储烟仓以内，但走道、室内空间净高不大于3m的区域的自然排烟窗（口）可设置在室内净高度的1/2以上；

2、自然排烟窗（口）宜分散均匀布置，且每组的长度不宜大于3.0m。

六、6m

送风机的进风口不应与排烟风机的出风口设在同一面上。当确有困难时，送风机的进风口与排烟风机的出风口应分开布置，且竖向布置时，送风机的进风口应设置在排烟出口的下方，其两者边缘最小垂直距离不应小于6.0m；

七、排烟量计算：

1、建筑空间净高小于或等于6m的场所，其排烟量应按不小于60 m3/ （h·m2）计算，且取值不小于15000m3  /h，或设置有效面积不小于该房间建筑面积2%的自然排烟窗（口）。

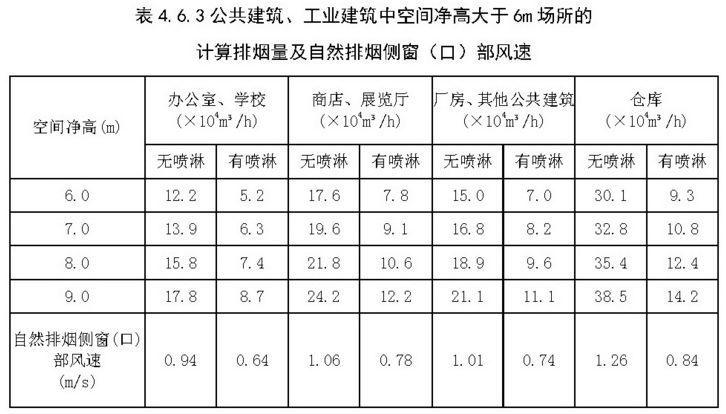

2、公共建筑、工业建筑中空间净高大于6m的场所，其每个防烟分区排烟量应根据场所内的热释放速率以及本标准第4.6.6条~第4.6.13条的规定计算确定，且不应小于表4.6.3中的数值，或设置自然排烟窗（口），其所需有效排烟面积应根据表4.6.3及自然排烟窗（口）处风速计算。


八、7m/s

加压送风口的风速不宜大于7m/s。

九、9m

挡烟设施：当空间净高大于9m时，防烟分区之间可不设置挡烟设施。

十、10%/20%

当采用自然排烟方式时，储烟仓的厚度不应小于空间净高的20%，且不应小于500mm；当采用机械排烟方式时，不应小于空间净高的10%，且不应小于500mm。

十一、10m/s、5m/s、3m/s

1、机械补风口的风速不宜大于10m/s；人员密集场所补风口的风速不宜大于5m/s，自然补风口的风速不宜大于3m/s。

2、设置在靠外墙且不位于顶层区域的固定窗，单个固定窗的面积不应小于1㎡，且间距不宜大于20m，其下沿距室内地面的高度不宜小于层高的1/2。供消防救援人员进入的窗口面积不计入固定窗面积，但可组合布置。

十二、20m/s、15m/s

当送风管道内壁为金属时设计风速不应大于20m/s；当送风管道内壁为非金属时设计风速不应大于15m/s。注：排烟管道设计要求与送风管道一致。

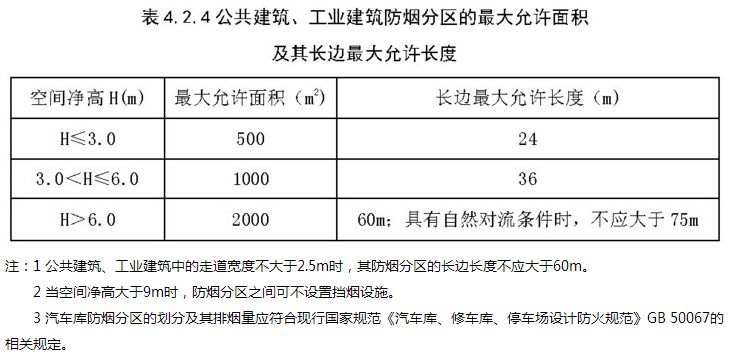

十三、24m/36m/500/1000/2000

H≤3m，防烟分区长边不应大于24m，最大允许面积为500㎡；

3m<H≤6m，防烟分区长边不应大于36m，最大允许面积为1000㎡；

H>6m，防烟分区长边不应大于60m，具有自然对流条件时不应大于75m，最大允许面积为2000㎡。


十四、30m

防烟分区内任一点与最近的自然排烟窗(口)之间的水平距离不应大于30m。

十五、50㎡

对于需要设置机械排烟系统的房间，当其建筑面积小于50㎡时，可通过走道排烟，排烟口可设置在疏散走道。

十六、200m㎡

当房间面积不大于200㎡时，自然排烟窗(口)的开启方向可不限。

十七、500m㎡

除地上建筑的走道或建筑面积小于500㎡的房间外，设置排烟系统的场所应设置补风系统。

十八、13000m3/h

当公共建筑仅需在走道或回廊设置排烟时，其机械排烟量不应小于13000m3/h；当公共建筑房间内与走道或回廊均需设置排烟时，其走道或回廊的机械排烟量可按60m3/(h.㎡)计算且不小于13000m3/h。

十九、15000m3/h

建筑空间净高小于或等于6m的场所，其排烟量应按不小于60m3/(h.㎡)计算且取值不小于15000m3/h。

二十、40000m3/h、107000m3/h

中庭周围场所不需设置排烟系统,中庭的排烟量不应小于40000m3/h；

中庭周围场所设有排烟系统时,中庭排烟量不应小于107000m3/h。
