关于气体灭火系统的压力设计！泄压压力和增压、充压压力到底什么关系！？

《气体灭火系统设计规范》GB50370

4.2.1储存容器或容器阀以及组合分配系统集流管上的安全泄压装置的动作压力，应符合下列规定：

1.储存容器增压压力为2.5MPa时，应为5.0±0.25MPa(表压)；

2.储存容器增压压力为4.2MPa，最大充装量为950kg/m³时，应为7.0±0.35MPa(表压)；最大充装量为1120kg/m³时，应为8.4±0.42MPa(表压)；

3.储存容器增压压力为5.6MPa时，应为10.0±0.50MPa(表压)。

4.3.1储存容器或容器阀以及组合分配系统集流管上的安全泄压装置的动作压力，应符合下列规定：

1.一级充压(15.0MPa)系统，应为20.7±1.0MPa(表压)；

2.二级充压(20.0MPa)系统，应为27.6±1.4MPa(表压)。

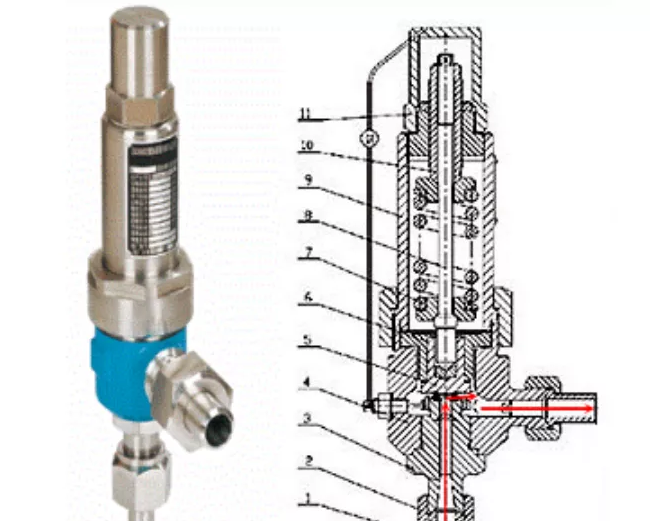

泄压动作压力，安全泄压阀都有一个动作压力，当压力达到这个压力时，安全泄压阀动作，泄放压力，使系统压力维持在一定的范围内，避免系统因超压破坏而失去作用。

增压压力：气体灭火系统灭火剂需要一定的压力才能喷射出去，七氟丙烷本身可压缩性很大，故需要用氮气等惰性气体给七氟丙烷增压，从而达到所需的喷射压力。对于七氟丙烷储存容器来说，共分2.5MPa、4.2MPa、5.6MPa三个增压压力，也可以理解为此时储存容器承受的工作压力为这三个压力。

对于IG541来说，其本身就很难压缩，故用灭火剂直接冲压到需要的冲压压力值即可。有两个充压压力值，即15MPa和20MPa。

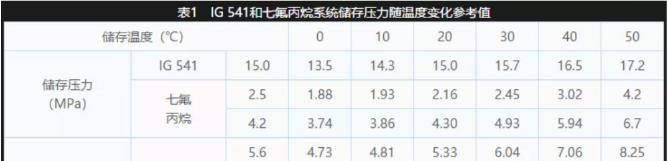

我们要理解为什么泄压动作压力一定会比储存容器的增压压力要大。如果泄压动作压力小于增压压力，气体喷放出来压力就被安全泄压阀泄放掉，这样就影响了灭火剂的喷射。所以，规定安全阀的泄压动作压力要大于储存容器的增压压力。这里考虑到容器内的压力是随温度变化的（具体数值见下表）。泄压动作压力是要大于储存容器在50℃条件下的储存容器耐受的压力的，不然极限条件下很可能导致灭火系统泄压。

高压二氧化碳灭火系统同理，《二氧化碳灭火系统设计规范》GB50193（2010版）

5.1.1.1储存容器的工作压力不应小于15MPa，储存容器或容器阀上应设泄压装置，其泄压动作压力应为19MPa±0.95MPa。

但对于低压二氧化碳又变成了泄压动作压力小于储存容器的设计压力了呢？

《二氧化碳灭火系统设计规范》GB50193（2010版）

5.1.1A.1储存容器的设计压力不应小于2.5MPa，并应采取良好的绝热措施。储存容器上至少应设置两套安全泄压装置，其泄压动作压力应为2.38MPa±0.12MPa。

这里我们要注意，规范悄悄修改了对比的数值，把工作压力改成了设计压力。设计压力是指设定的压力容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不得低于工作压力。

可以看到，设计压力是储存容器在设计时采用的压力，也可以理解为储存容器能够承受的最大压力，大于这个压力的时候储存容器很可能遭到破坏。这时候，泄压动作压力首先要保证储存容器不会因超压导致破坏。
