全面整理汇总！自动喷水灭火系统的联动控制设计

自动喷水灭火系统的联动控制设计（一）

关于各种自动灭火系统的联动控制设计，一直以来是我们很多学员的难点，也是我们一直有疑惑的地方。到底什么样的信号能启动消防灭火设施？他们之间的联动关系又是怎样的？哪个先动哪个后动？谁和谁同时动作？今天我们现在解决自动喷水灭火系统中的湿式系统、干式系统的联动控制设计。

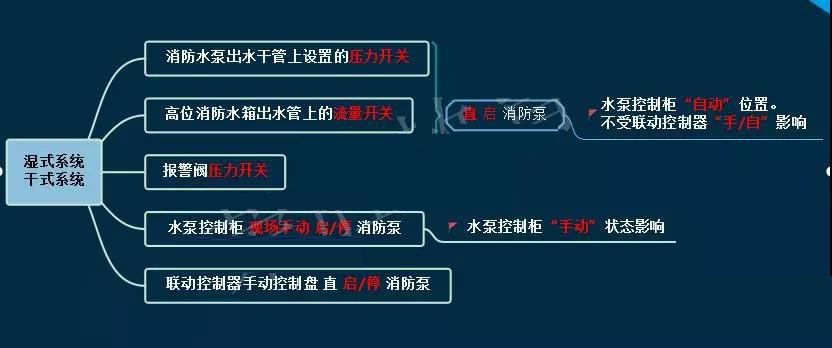

1、湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。（联锁启泵）

注意：联锁启泵不应受消防联动控制器处于自动或手动状态影响。但是，水泵控制柜应处于“自动”位置。

2、手动控制方式，应将喷淋消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止。注意：在消防联动控制器的手动控制盘（启/停）消防泵的时候不受水泵控制柜“手/自”状态的影响。

3、现场手动启动消防水泵，消防水泵控制柜必须处在“手动”位置，才可以在水泵控制柜上“手动”启动。

湿式系统和干式系统的联动控制设计是最基础的联动控制设计，尤其是“水泵控制柜”的控制状态和“联动控制器”的控制状态一定要分清楚。


自动喷水灭火系统的联动控制设计（二）

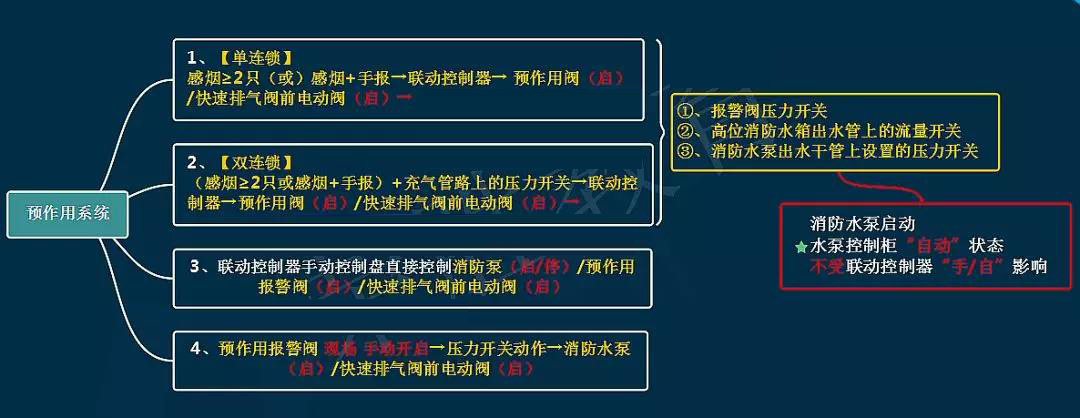

掌握湿式、干式系统的几种联动控制设计情况以后，我们来看“预作用自动喷水灭火系统”的联动控制设计。


1、预作用装置的自动控制方式可采用仅有火灾自动报警系统直接控制，或由火灾自动报警系统和充气管道上设置的压力开关控制，并应符合下列要求：

（1）处于准工作状态时严禁误喷的场所，宜采用仅有火灾自动报警系统直接控制的预作用系统；（单联锁）

（2）处于准工作状态时严禁管道充水的场所和用于替代干式系统的场所，宜由火灾自动报警系统和充气管道上设置的压力开关控制的预作用系统。（双连锁）

2、预作用系统应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

3、联动控制方式，应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号，作为预作用阀组开启的联动触发信号。由消防联动控制器控制预作用阀组的开启，使系统转变为湿式系统；当系统设有快速排气装置时，应联动控制排气阀前的电动阀的开启。

4、手动控制方式，应将喷淋消防泵控制箱（柜）的启动和停止按钮、预作用阀组和快速排气阀入口前的电动阀的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启。

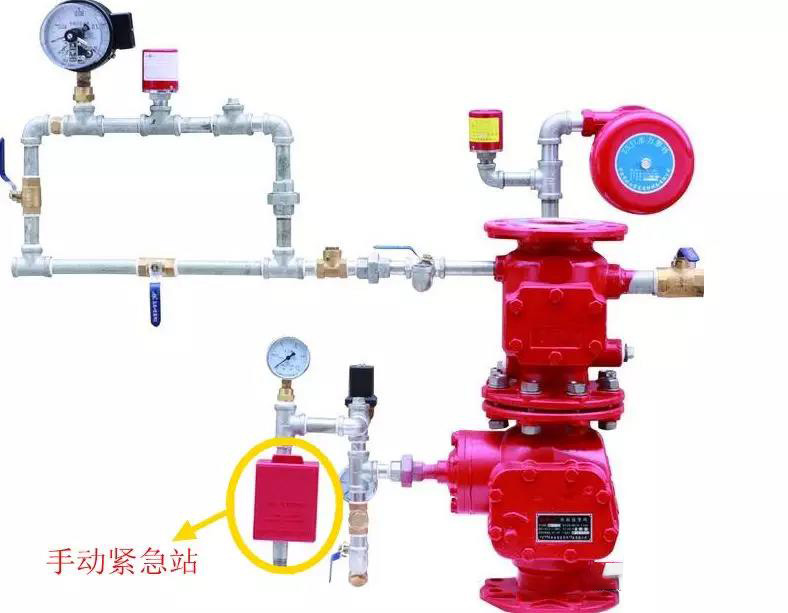

5、预作用装置处现场手动应急操作。这是一种应急启动，为了保证联动控制器在处于故障状态的一种应急操作！

     由此可以看出对于预作用系统，只有预作用装置打开以后系统侧才可以充水，起到灭火的目的。

自动喷水灭火系统的联动控制设计（三）

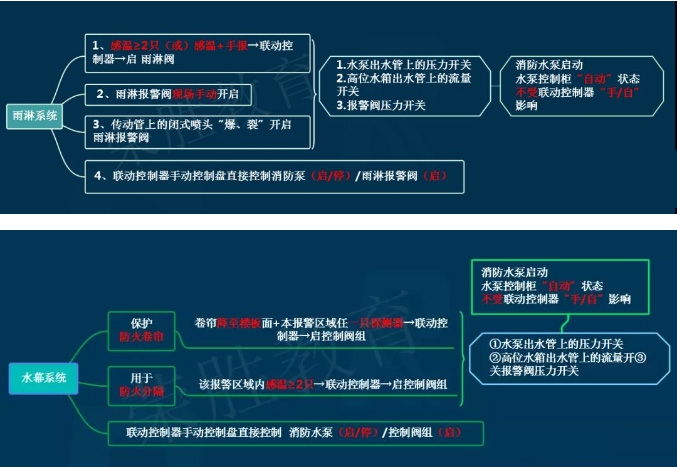

 今天我们来学习关于雨淋系统的联动控制设计和水幕系统的联动控制设计。


 1、雨淋系统和自动控制的水幕系统，消防水泵的自动启动方式应符合下列要求：

（1）当采用火灾自动报警系统控制雨淋报警阀时，消防水泵应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动；

（2）当采用充液（水）传动管控制雨淋报警阀时，消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接启动。

2、联动控制方式，应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号，作为雨淋阀组开启的联动触发信号。应由消防联动控制器控制雨淋阀组的开启。

3、手动控制方式，应将雨淋消防泵控制箱（柜）的启动和停止按钮、雨淋阀组的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启。

4、雨淋报警阀处现场手动应急操作。这是一种应急启动，为了保证联动控制器在处于故障状态的一种应急操作！
